Ein eigenes Mischpult lohnt sich vor allem dann, wenn ich die Signalführung genau an mein Studio anpassen will: mehr oder weniger Kanäle, ein anderes Routing oder eine kompakte Lösung für Synths, Drum Machines und Computer-Audio. In diesem Beitrag zeige ich, wie ich den Aufbau sinnvoll eingrenze, welche Bauteile wirklich zählen, wie die Verdrahtung ruhig bleibt und wann der Eigenbau technisch sinnvoll ist. So lässt sich das Projekt mit realistischem Aufwand planen, statt am Ende nur ein teures Elektronikpuzzle zu haben.
Die wichtigsten Punkte auf einen Blick
- Für den Einstieg ist ein kleiner Line-Mixer oder Summierer deutlich sinnvoller als eine große Studiokonsole.
- Die größte Hürde ist nicht das Löten, sondern Schaltung, Masseführung, Netzteil und saubere Mechanik.
- Mit 2 bis 4 Kanälen, einem guten Op-Amp und einem stabilen Metallgehäuse lässt sich ein brauchbares Projekt oft in ein bis zwei Wochenenden umsetzen.
- Ein echtes Mikrofonpult mit Vorverstärkern, Phantomspannung und vielen Aux-Wegen ist ein deutlich größeres Elektronikprojekt.
- Wer Brummen vermeiden will, plant Star-Ground, kurze Signalwege und Entkopplung von Anfang an mit ein.
Mischpult selbst bauen ohne unnötige Kompromisse
Der wichtigste Schritt ist nicht der erste Lötkolben, sondern die Wahl des richtigen Typs. Ein passiver Summierer, ein aktiver Line-Mixer und ein vollwertiges Kanalpult sind technisch drei sehr unterschiedliche Projekte, auch wenn sie am Ende alle „Mischpult“ heißen. Für die meisten Heimstudios ist ein aktiver Line-Mixer der beste Kompromiss.
| Variante | Aufwand | Typische Kosten | Sinnvoll für | Grenzen |
|---|---|---|---|---|
| Passive Summing-Box | Niedrig | 30 bis 80 € | Mehrere Zuspieler zusammenführen | Kein Gain, keine Mikrofone, oft externe Preamps nötig |
| Aktiver Line-Mixer | Mittel | 80 bis 250 € | Heimstudio, Synths, Drum Machines, Rechner-Audio | Kein vollwertiges Mikrofonpult |
| Kleines Kanalpult | Mittel bis hoch | 200 bis 600 € | 4 bis 8 Kanäle, Level, Pan, Master, einfache Busse | Mehr Verdrahtung, mehr Fehlerquellen |
| Große Konsole | Hoch | 600 € und mehr | Ambitionierte DIY-Projekte | Der Aufwand steigt schnell stärker als der Nutzen |
Ich plane in der Praxis fast immer von der einfachsten sinnvollen Variante aus. Wer sofort eine große Konsole nachbauen will, kämpft oft mit zu vielen Baustellen gleichzeitig: Vorverstärkung, Summierbus, Metering, Phantomspeisung, Monitoring und Netzteil. Genau deshalb beginnt ein realistisches Projekt meist mit einem sauberen Line-Mixer und wächst dann modular weiter. Das führt direkt zur nächsten Frage: Welche Funktionen braucht das Gerät überhaupt?
Die Architektur sauber planen
Bevor ich Bauteile bestelle, zeichne ich den Signalfluss auf. Nicht aufwendig, sondern nüchtern: Quelle, Eingangssektion, eventuell Pegelanpassung, Panoramaregler, Summierbus, Master, Ausgang. Diese Reihenfolge entscheidet darüber, ob das spätere Pult elegant oder umständlich wird.
- Welche Quellen sollen hinein? Synthesizer, Drum Machines, Audiointerface-Returns oder Mikrofone?
- Sollen die Kanäle mono, stereo oder gemischt aufgebaut sein?
- Brauche ich nur Summierung oder auch Pan, Mute, Solo, Insert und Aux-Send?
- Ist ein Kopfhörerausgang nötig oder reicht ein Line-Out zum Interface?
- Sollen die Ausgänge symmetrisch sein oder genügt für das Heimstudio ein sauberer unsymmetrischer Ausgang?
Gerade bei Mikrofonen wird das Projekt schnell deutlich komplexer. Ein Mikrofon braucht einen sauberen Vorverstärker, bei Kondensatormikros oft auch 48-Volt-Phantomspannung. Das ist machbar, aber es verschiebt den Fokus weg vom eigentlichen Mischkonzept hin zu Versorgung, Schutzschaltung und Rauschverhalten. Für den ersten Eigenbau würde ich deshalb meist mit Line-Pegeln arbeiten und Mikrofone über externe Preamps anbinden. Damit bleibt das Projekt beherrschbar und der Klang später besser kontrollierbar. Im nächsten Schritt geht es dann um die Bauteile und die Schaltung selbst.
Bauteile und Schaltung, die den Unterschied machen
Die grundlegende Idee hinter einem aktiven Summierer ist simpel: Mehrere Eingangssignale laufen über Einzelwiderstände auf einen Summierknoten, und ein Operationsverstärker addiert sie. Ein Summierverstärker arbeitet als invertierende Schaltung; das Ausgangssignal ist also phasenverdreht, was im Audiobereich meist kein Problem ist, solange das Gesamtsystem konsistent bleibt.
Virtual Ground bedeutet dabei, dass der Summierknoten durch die Gegenkopplung des Op-Amps auf einem nahezu festen Bezugspotential gehalten wird. Genau das macht die Schaltung stabil und verhindert, dass sich die Eingänge gegenseitig unnötig beeinflussen.
| Bauteil | Worauf ich achte | Warum es wichtig ist |
|---|---|---|
| Operationsverstärker | Audio-tauglich, rauscharmer Typ, ausreichend Spannungsbereich | Bestimmt Rauschen, Headroom und Stabilität |
| Widerstände im Summierbus | 1-%-Toleranz oder besser | Sorgt für gleichmäßige Pegel und sauberes Summieren |
| Potentiometer | Logarithmisch für Level, passend zum mechanischen Aufbau | Der Regelweg fühlt sich sonst schnell unnatürlich an |
| Koppelkondensatoren | Passend zur Versorgung und zum Tiefbass | Blockieren Gleichspannung, wenn mit Single-Supply gearbeitet wird |
| Entkopplung | 100 nF direkt an jedem IC, plus Pufferkondensatoren | Reduziert Schwingneigung und Versorgungseinbrüche |
| Buchsen und Schalter | Mechanisch robust, möglichst Metallgehäuse | Verhindert Kontaktprobleme und lockere Masseverbindungen |
Bei der Versorgung würde ich für lineare Audiostufen möglichst mit ±12 V oder ±15 V arbeiten, weil der Headroom dann entspannter ist und die Schaltung einfacher bleibt. Single-Supply funktioniert zwar auch, braucht aber eine saubere Referenzspannung oder virtuelle Masse und verzeiht weniger Fehler. Genau an dieser Stelle trennt sich guter DIY-Audioaufbau von improvisierter Bastelware. Als Nächstes kommt deshalb das Gehäusekonzept, denn eine gute Schaltung scheitert schnell an einer schlechten mechanischen Umsetzung.
So baue ich Gehäuse, Frontpanel und Verdrahtung sauber auf
Ein stabiles Metallgehäuse ist im Audiobereich nicht nur Optik, sondern Funktion. Es schützt vor Einstreuungen, gibt den Buchsen Halt und zwingt mich zu einer sauberen Anordnung der Baugruppen. Für kleine Projekte reichen oft 1,5 bis 2 mm Aluminium; sobald viele Potis, XLRs oder schwere Buchsen ins Spiel kommen, plane ich lieber robuster.
Die mechanische Arbeit läuft bei mir in einer klaren Reihenfolge:
- Ich lege zuerst das Frontpanel mit allen Bedienelementen fest.
- Dann prüfe ich den Platz für Platinen, Netzteil und Kabelwege.
- Erst danach bohre ich und setze die Bauteile trocken zur Probe ein.
- Ich verdrahte einen Kanal komplett, bevor ich auf mehrere Kanäle skaliere.
- Zum Schluss fasse ich Signalmasse, Chassis und Netzteilmasse in einem konsistenten Konzept zusammen.

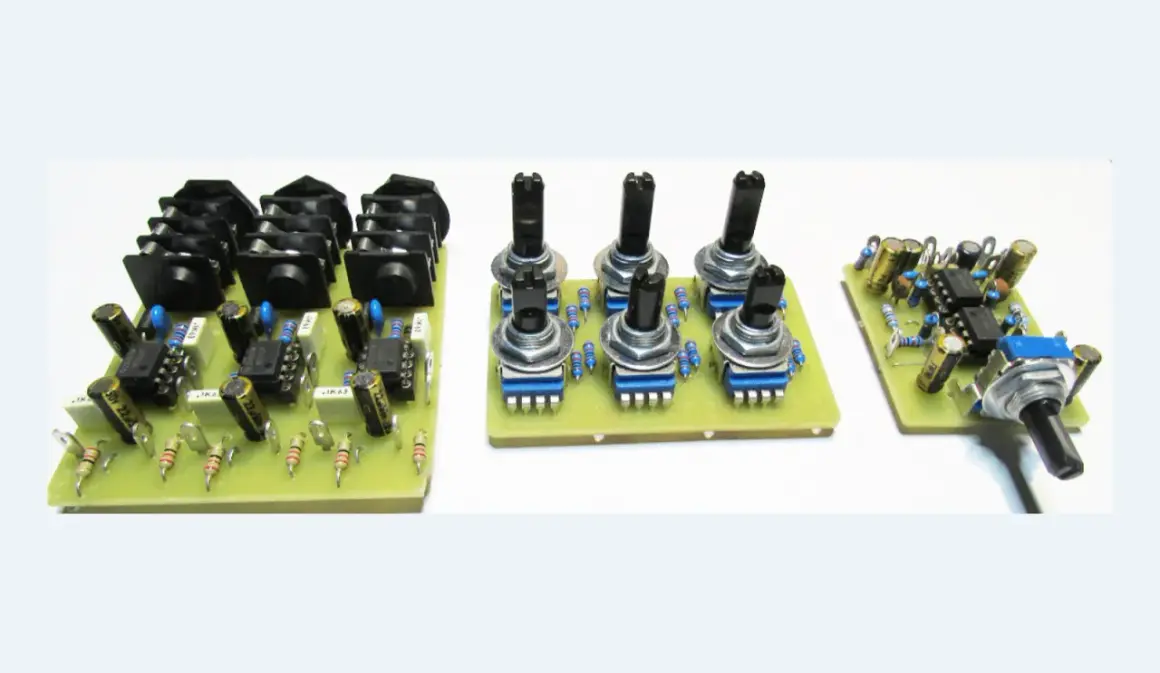

Modulare Aufbauten funktionieren im DIY-Bereich besonders gut. Wenn ich Eingangsstufe, Level/Pan und Summierbus trenne, finde ich Fehler später viel schneller. Außerdem kann ich einzelne Blöcke austauschen, ohne das ganze Gerät neu zu verdrahten. Das wirkt zunächst aufwendiger, spart aber beim ersten echten Fehlersuchen oft Stunden. Wenn die Mechanik steht, entscheidet die Stromversorgung darüber, ob das Gerät ruhig arbeitet oder permanent Probleme macht.
Netzteil, Erdung und Entstörung sind kein Nebenthema
Im Studio ist ein gutes Mischpult nur so gut wie seine Versorgung. Brummen, HF-Einstreuungen und Masseschleifen entstehen meist nicht „irgendwo“, sondern an ziemlich konkreten Stellen: Netzteil, Masseführung, Kabelschirmung oder Gehäusekontakt. Ich plane deshalb die Stromversorgung immer vor der finalen Frontplatten-Optik.
| Thema | Meine Empfehlung | Warum |
|---|---|---|
| Versorgung | Externes DC-Netzteil oder fertiges Netzteilmodul | Weniger Risiko als freie Netzverdrahtung im Gehäuse |
| Spannung | ±12 V oder ±15 V für aktive Line-Stufen | Mehr Headroom und einfachere Signalführung |
| Masseführung | Star-Ground mit einem definierten Bezugspunkt | Verhindert Schleifen und minimiert Brummen |
| Gehäuse | Chassis separat und sauber angebunden | Schirmt Störungen ab, ohne Signalmassen zu vermischen |
| Entstörung | 100-nF-Kondensatoren nahe an jedem IC, dazu Pufferelkos | Stabilisiert die Versorgung direkt an der Last |
Wenn ich mit 230 Volt im Inneren arbeite, wird der Spaß schnell ernst. Wer dafür nicht wirklich sicher aufgestellt ist, sollte das Netzteil nicht improvisieren, sondern ein fertiges, geschlossenes Modul verwenden oder die Netzsektion fachkundig ausführen lassen. Gerade bei Audiogeräten ist die saubere Trennung von Signalmasse, Netzteilmasse und Chassis entscheidend. Sobald das sitzt, wird auch die spätere Fehlersuche deutlich einfacher. Im nächsten Schritt teste ich deshalb systematisch und nicht einfach „nach Gefühl“.
Testen, abgleichen und typische Fehler vermeiden
Ein fertiges Mischpult klingt nicht deshalb gut, weil es zusammengeschraubt ist, sondern weil ich es in sinnvollen Stufen geprüft habe. Ich starte immer ohne eingesetzte ICs, messe die Versorgung, prüfe Polarität und kontrolliere, ob irgendwo Wärme oder Kurzschluss entsteht. Erst dann kommen die aktiven Bauteile hinein.
Danach arbeite ich mich mit einem einfachen Testsignal vor:
- Ich lege zuerst nur einen Kanal auf und prüfe den Grundpegel.
- Dann speise ich einen 1-kHz-Ton ein und achte auf sauberes Verhalten am Ausgang.
- Im dritten Schritt teste ich die anderen Kanäle einzeln auf Pegelgleichheit und Übersprechen.
- Zum Schluss höre ich Musikmaterial und prüfe, ob das Regelverhalten musikalisch brauchbar ist.
| Symptom | Wahrscheinliche Ursache | Schnellster Fix |
|---|---|---|
| Brummen | Masseschleife, ungünstige Kabelwege, Netzteil-Einstreuung | Star-Ground prüfen, Kabel kürzen, PSU räumlich trennen |
| Ein Kanal ist leiser | Falscher Poti-Typ oder Toleranzen in der Widerstandskette | Bauteile prüfen, 1-%-Widerstände verwenden |
| Verzerrung trotz niedrigem Pegel | Zu wenig Versorgungsspannung oder fehlender Headroom | Spannung und Arbeitspunkt neu auslegen |
| Kanäle beeinflussen sich | Summierknoten falsch dimensioniert oder Quelle zu schwach gepuffert | Resistorwerte und Pufferstufe anpassen |
| Hohes Rauschen | Zu lange ungeschirmte Leitungen oder ungeeigneter Op-Amp | Verdrahtung kürzen, Entkopplung verbessern, IC prüfen |
Der häufigste Denkfehler ist für mich nicht ein einzelnes Bauteil, sondern der zu frühe Sprung zum Komplettgerät. Wer zuerst das Grundmodul ruhig bekommt, spart sich später viel Zeit und Nerven. Danach kann man immer noch erweitern, statt einen halbfertigen Mischpark aufzugeben. Genau deshalb lohnt sich am Ende die Frage, wann der Eigenbau wirklich sinnvoll ist und wann nicht.
Was ich für einen realistischen Start heute empfehlen würde
Wenn ich ein neues Projekt in diesem Bereich beginne, würde ich es klein und modular halten: 2 bis 4 Line-Kanäle, ein sauberer Master, gute Entkopplung und ein solides Metallgehäuse. Das reicht für viele Heimstudio-Setups bereits aus und lässt sich bei Bedarf später mit Kopfhörerverstärker, zusätzlichem Aux-Weg oder symmetrischem Ausgang erweitern.
- Für Synths und Drum Machines reicht oft ein aktiver Line-Mixer völlig aus.
- Für Mikrofone plane ich lieber separate Vorverstärker ein, statt das erste Projekt unnötig zu überladen.
- Wenn ich wirklich live arbeiten will, achte ich stärker auf robuste Mechanik als auf Feature-Dichte.
- Wenn das Projekt in erster Linie zum Lernen dient, ist ein sauberer Prototyp wertvoller als eine halbfertige Großkonsole.
Der sinnvollste Weg ist für mich meist der gleiche: erst die Schaltung ruhig bekommen, dann die Mechanik sauber lösen und erst ganz zuletzt an Komfortfunktionen denken. So bleibt der Selbstbau eines Mischpults beherrschbar und wird am Ende zu einem Werkzeug, das im Studio wirklich funktioniert, statt nur technisch beeindruckend auszusehen.
